Apa Itu Kopling Mekanik untuk Pipa HDPE?

Kru pemeliharaan tiba di saluran air HDPE yang terkubur dan bocor di parit basah. Tidak ada mesin elektrofusi, tidak ada generator, dan tidak ada cukup ruang untuk memindahkan rig butt fusion yang berat. Dalam waktu satu jam, kru memotong bagian yang rusak, memasang kopling mekanis, mengencangkan baut, dan menguji tekanan pada sambungan. Itulah tugas utama kopling mekanis untuk pipa HDPE.

Jawaban singkatnya begini: kopling mekanis untuk pipa HDPE adalah alat penghubung non-fusi yang menyambungkan dua ujung pipa dengan cara menjepit sekeliling bagian luar pipa. Ia menggunakan segel elastomer, rumah kaku, dan elemen pengencang mekanis seperti cincin baut, mur berulir, atau segmen kompresi. Permukaan pipa HDPE tidak meleleh dan tidak diperlukan tenaga listrik untuk pengelasan.

Kopling mekanis tidak membuat dinding pipa monolitik. Sebaliknya, ini menciptakan sambungan mekanis tertutup yang mentransfer tekanan melalui segel dan mentransfer gaya aksial melalui gesekan, ulir, atau profil penguncian positif. Perbedaan tersebut penting untuk peringkat tekanan, pemasangan yang terkubur, dan pemeliharaan jangka panjang.

Hal ini membuat kopling mekanis berguna untuk pekerjaan perbaikan, bypass sementara, sambungan transisi, dan situasi di mana pengelasan fusi tidak praktis. Mereka tidak selalu merupakan solusi termurah untuk jaringan pipa baru yang panjang, namun mereka menyelesaikan serangkaian masalah yang berbeda.

Paragraf di bawah ini mencakup jenis kopling utama, pertimbangan tekanan, prosedur pemasangan, kesalahan umum, dan kriteria pemilihan praktis berdasarkan apa yang kami lihat di dalam pabrik pipa dan fitting HDPE kami.

Cara Kerja Kopling Mekanik pada Pipa HDPE

Setiap kopling mekanis bekerja dengan prinsip dasar yang sama: kompresi radial menciptakan segel, dan badan kopling menahan kedua ujung pipa agar tetap sejajar. Saat pemasang mengencangkan mur atau satu set baut, kopling mendorong satu atau lebih gasket elastomer ke dinding luar pipa HDPE. Karena HDPE adalah termoplastik, permukaan pipa sedikit berubah bentuk saat ditekan, yang membantu paking mengisi segala ketidakteraturan permukaan.

Kekuatan sambungan bergantung pada tiga faktor: jumlah kompresi radial pada seal, kemampuan housing untuk menahan ekspansi di bawah tekanan, dan jumlah penahan aksial antara kedua ujung pipa.

Perbedaan penting adalah terkendali dan tidak terkendali. Kopling mekanis tertahan dirancang untuk menahan gaya tarik keluar yang disebabkan oleh tekanan internal, kontraksi termal, atau pergerakan tanah. Kopling yang tidak terikat dapat menahan tekanan dalam pengujian singkat, namun dapat terlepas jika gaya aksial tinggi. Untuk pipa yang terkubur, selalu pastikan apakah kopling memiliki mekanisme cengkeraman positif atau apakah diperlukan blok dorong.

Karena pipa HDPE mengembang dan berkontraksi dengan perubahan suhu, desain kopling mekanis harus memungkinkan terjadinya gerakan aksial kecil atau pemasangan di sekitarnya harus dibatasi. Hal ini sangat penting terutama pada pipa di atas tanah yang terkena sinar matahari langsung.

Jenis Utama Kopling Mekanik untuk Pipa HDPE

Kopling mekanis bukanlah satu rangkaian produk. Setidaknya ada empat desain umum yang digunakan pada pipa HDPE: kopling selongsong kompresi, sambungan flensa, sambungan transisi berulir, dan kopling selongsong terpisah yang dibaut. Masing-masing memiliki logika instalasi, kapasitas tekanan, dan perilaku pemeliharaan yang berbeda.

Saat memilih jenis, mulailah dengan koneksi yang benar-benar Anda perlukan. Jika Anda menyambungkan dua ujung pipa HDPE polos, kopling selongsong kompresi adalah solusi paling langsung. Jika Anda menyambungkan ke flensa pompa, gunakan adaptor flensa. Jika Anda menyambungkan ke komponen logam berulir, gunakan fitting transisi berulir.

Kopling Mekanis vs Pengelasan Fusi: Perbedaan Utama

Pengelasan fusi menciptakan sambungan monolitik permanen dengan melebur molekul HDPE menjadi satu. Kopling mekanis menciptakan sambungan yang dapat dipisahkan dengan menekan elastomer pada pipa. Fusion umumnya merupakan pilihan pertama untuk jaringan pipa air dan gas baru yang terkubur. Kopling mekanis biasanya merupakan pilihan yang lebih praktis untuk perbaikan, pekerjaan darurat, transisi, dan instalasi di mana peralatan fusi tidak dapat dibawa ke lokasi.

Untuk saluran pipa yang memungkinkan fusi, metode ini tetap menjadi metode penyambungan yang paling umum karena tidak bergantung pada elastomer yang dapat menua. Namun fusi memiliki keterbatasan nyata: memerlukan tenaga, permukaan yang bersih atau kering, operator terlatih, dan ruang yang cukup di sekitar pipa. Kopling mekanis sengaja dirancang untuk situasi di mana kondisi tersebut tidak ada.

Sebaiknya bandingkan metode fusi itu sendiri sebelum memilih program pengelasan lengkap. Kami perbandingan fusi soket versus fusi pantat menjelaskan di mana setiap proses cocok dengan proyek saluran pipa yang sebenarnya.

Dimana Kopling Mekanis Merupakan Pilihan Utama

Kopling mekanis bukanlah pengganti semua pengelasan fusi. Mereka adalah solusi yang lebih disukai dalam serangkaian kondisi tertentu: perbaikan darurat, bypass sementara, transisi material campuran, pemasangan di ruang terbatas, dan sambungan ke peralatan bergelang.

Kopling mekanis biasa terjadi pada pasokan air kota, jaringan irigasi, jalur bubur pertambangan, perpipaan proses industri, dan aplikasi kelautan. Layanan bangunan juga menggunakan jenis sambungan mekanis untuk sistem drainase dan siphon HDPE, terutama jika akses untuk pengelasan fusi terbatas.

Peringkat Tekanan dan Batas Teknik

Kopling mekanis yang dipilih dengan benar dapat menangani kelas tekanan nominal yang sama dengan pipa HDPE itu sendiri. Batasan praktisnya tidak hanya pada seal, tetapi juga ketahanan kopling terhadap tarikan aksial dan pergerakan pipa yang berhubungan dengan suhu.

SDR pipa mempengaruhi diameter luar untuk ukuran nominal tertentu, namun yang lebih penting hal ini mempengaruhi kekakuan dinding dan jumlah kompresi radial yang dapat diterima pipa. Kopling yang dirancang untuk SDR 11 mungkin juga cocok dengan SDR 17 karena diameter luarnya sama, namun rentang kompresi paking dan perilaku cengkeramannya berbeda. Selalu periksa kisaran ketebalan dinding yang tertera pada label kopling.

Peringkat tekanan saja tidak memberi tahu Anda apakah kopling tertahan. Kopling mekanis yang tidak terikat dapat menahan tekanan dalam uji statis namun gagal ketika pipa berkontraksi karena cuaca dingin atau ketika gerakan tanah menarik sambungannya. Untuk pipa yang terkubur, gunakan kopling penahan, sistem penahan eksternal, atau blok dorong.

Suhu juga mengubah perilaku HDPE dalam jangka panjang. Pada temperatur operasi yang lebih tinggi, tekanan kerja yang diijinkan menurun. Bila sistem akan beroperasi di atas 20°C, pilih dinding pipa yang lebih tebal dan pastikan bahwa bahan paking pada kopling mekanis sesuai dengan suhu fluida. Gasket EPDM umum digunakan untuk air, tetapi tidak kompatibel dengan hidrokarbon dan beberapa bahan kimia.

Produk Berulir dan Kompresi untuk Sambungan Mekanis

Dari program produksi kami sendiri, dua kelompok sambungan mekanis yang paling relevan adalah fitting berulir HDPE dan fitting kompresi PE/PP. Ini saling melengkapi: fitting berulir digunakan ketika titik sambungan memiliki ulir BSP atau NPT, sedangkan fitting kompresi digunakan ketika sambungan memerlukan sambungan soket sederhana tanpa panas.

Sebagai produsen pipa dan fitting, kami mengerjakan atau mencetak benang langsung ke badan PE100. Hal ini menghindari tercampurnya sisipan logam terpisah ke bagian yang dibasahi, menjaga fitting lebih ringan, dan memberikan geometri ulir yang bersih kepada pemasang untuk penyegelan. Perlengkapan kompresi dalam rangkaian PE/PP bekerja dengan prinsip mekanis yang serupa: sisipan ditempatkan di ujung pipa, penutup dikencangkan, dan cincin-O atau paking dikompres ke dinding pipa.

Kedua rangkaian produk memecahkan masalah instalasi yang sebenarnya. Kontraktor yang menyambungkan saluran polietilen ke pompa baja tahan karat dapat menggunakan adaptor ulir jantan di sisi HDPE dan flensa atau penyatuan ulir standar di sisi peralatan. Tim pemeliharaan yang memperbaiki saluran air bertekanan rendah tanpa peralatan fusi dapat menggunakan pemasangan soket kompresi PE/PP dan menyelesaikan pekerjaan dalam hitungan menit.

Adaptor Ulir Jantan HDPE untuk Sambungan Pipa Tahan Korosi Adaptor ini menghubungkan pipa HDPE ke peralatan logam berulir, menawarkan ketahanan terhadap bahan kimia dan penyegelan anti bocor. Desainnya yang ringan menyederhanakan pemasangan, sehingga ideal untuk sistem material campuran. Lihat Produk →

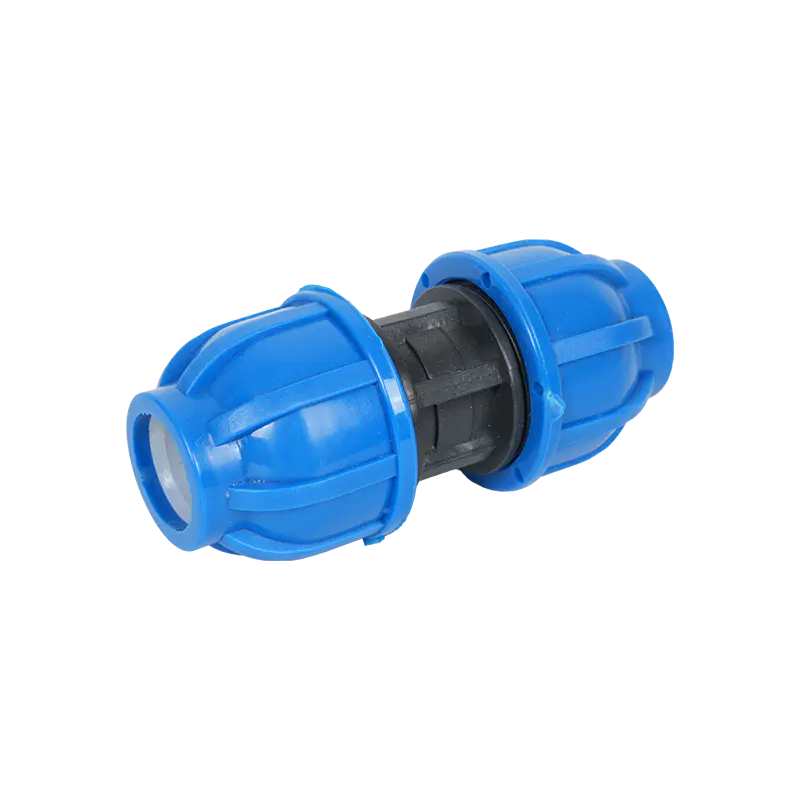

Soket Kompresi PE/PP untuk Penyambungan Pipa Tanpa Alat Soket ini menyambungkan pipa berdiameter sama tanpa pengelasan atau fusi panas, menggunakan mekanisme kompresi agar terpasang dengan aman dan anti bocor. Cocok untuk aplikasi air, gas, dan irigasi yang memerlukan perbaikan cepat. Lihat Produk →

Prosedur Pemasangan Langkah-demi-Langkah untuk Kopling Mekanis

Pemasangan kopling mekanis tercepat masih gagal jika persiapan pipa buruk. Karena segel mekanis bergantung pada kompresi terhadap permukaan luar, ujung pipa harus dipotong dengan rapi, dilubangi, dibersihkan, dan dimasukkan ke kedalaman yang benar.

1. Konfirmasikan diameter luar pipa, ketebalan dinding, dan SDR sebelum memilih kopling. Jangan menganggap ukuran nominal sudah cukup.
2. Potonglah pipa HDPE berbentuk persegi menggunakan pemotong pipa, gergaji tangan dengan kotak mitra, atau pemotong roda. Hindari potongan spiral kasar yang akan merusak paking.
3. Talang atau deburr tepi luar ujung pipa. Talang 15 hingga 30 derajat membantu pipa meluncur ke dalam paking tanpa membuatnya keluar dari posisinya.
4. Bersihkan permukaan luar pipa. Hilangkan lumpur, minyak, serpihan PE yang lepas, dan kelembapan permukaan dari area yang akan bersentuhan dengan paking.
5. Periksa tanda kedalaman penyisipan pada badan kopling. Jika tidak ada tanda, letakkan kedua ujung pipa berdampingan dan ukur kedalamannya sebelum perakitan.
6. Bongkar kopling secukupnya untuk menggeser rumahan, cincin kompresi, dan gasket ke dalam pipa dengan urutan yang benar.
7. Masukkan ujung pipa pertama hingga kedalaman penuh, lalu masukkan ujung pipa kedua hingga keduanya terpasang dengan benar di dalam selongsong.
8. Kencangkan baut atau mur dengan tangan secara merata, lalu gunakan kunci momen untuk mengencangkannya dengan pola menyilang. Jangan pernah mengencangkan satu sisi sepenuhnya sebelum sisi lainnya.
9. Periksa apakah pipa tetap sejajar dan jarak antar ujung pipa rata. Kesenjangan satu sisi dapat mengurangi kinerja penyegelan.
10. Uji tekanan pada sambungan secara perlahan, mengikuti tekanan kerja sistem. Perhatikan kebocoran pada kopling selama penahanan tekanan awal dan setelah stabilisasi termal.

Jika kopling menggunakan spesifikasi torsi, ikuti saja. Pengencangan yang berlebihan dapat menghancurkan dinding pipa PE atau membuat paking berada pada posisi yang salah. Pengencangan yang kurang membuat seal tidak siap menghadapi tekanan servis. Kunci momen adalah investasi kecil dibandingkan dengan biaya menggali sambungan yang terkubur.

Kesalahan Umum dan Risiko Pengadaan

Kebanyakan kegagalan kopling mekanis pada pipa HDPE bukan disebabkan oleh desain kopling yang buruk. Hal ini disebabkan oleh ukuran yang salah, persiapan permukaan yang buruk, pengencangan yang tidak merata, atau penggunaan kopling yang tidak terikat pada pipa yang memerlukan penahan aksial. Masalah-masalah ini dapat dihindari ketika pemasang memperlakukan sambungan mekanis sebagai rakitan presisi dan bukan sebagai penjepit.

Saat membeli kopling mekanis dari produsen, tanyakan kisaran ketebalan dinding yang tepat, spesifikasi torsi, kompon paking, dan sertifikat uji tekanan. Pemasok yang tidak dapat menjawab keempat pertanyaan tersebut tidak memberikan Anda informasi yang cukup untuk pemasangan yang aman.

Daftar Periksa Seleksi Kopling Mekanik untuk Pipa HDPE

Daftar periksa singkat membantu tim teknik membandingkan penawaran tanpa bergantung pada nama merek atau deskripsi yang tidak jelas. Pertanyaan yang sama harus dijawab untuk setiap kopling mekanis sebelum disetujui untuk suatu proyek.

• OD pipa dan ketebalan dinding: Cocokkan kopling dengan dimensi pipa PE yang tepat, bukan hanya DN.
• Kelas tekanan: Pastikan peringkat tekanan kopling sama atau melebihi tekanan kerja yang disyaratkan pada suhu pengoperasian aktual.
• Resistansi beban akhir: Tentukan apakah kopling tertahan dan apakah pemblokiran dorong masih diperlukan.
• Kompatibilitas paking: Pastikan elastomer kompatibel dengan cairan, suhu, dan paparan bahan kimia.
• Ruang untuk berkumpul: Periksa apakah kru dapat menjangkau baut atau mur dan gunakan kunci torsi di sekitar pipa yang terpasang.
• Inspeksi dan pengujian: Pastikan penandaan kopling, catatan pengujian, dan literatur pemasangan disertakan pada setiap batch.
